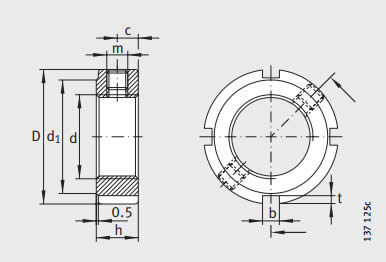

ZM径向精密锁紧螺母规格与尺寸表

ZM系列带径向精密锁紧螺母和ZMA系列使用DIN1810A的力矩并且通过螺母的圆周上的四个槽来拧紧。然后再使用六角扳手来拧紧螺钉，直到拧紧力矩达到给定的Mm；至于Mm是什么，可以看下面的轴承尺寸参数表。FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

拆卸的注意事项：

 FGP东莞凌纳机械有限公司

首先，松开两个坚定的螺钉，然后再用塑料榔头敲击锁紧螺母。FGP东莞凌纳机械有限公司

然后就能在不损坏轴颈螺纹的情况下松开精密锁紧螺母。FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

规格：

 FGP东莞凌纳机械有限公司

螺纹端跳：1) 5mFGP东莞凌纳机械有限公司

ISO公制螺纹：5H, DIN 13 T21-24FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

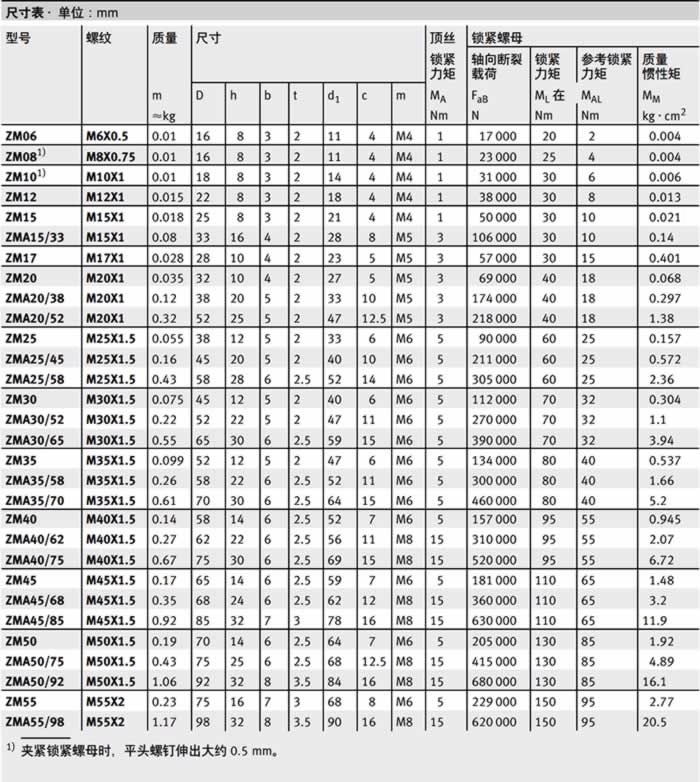

尺寸表：

 FGP东莞凌纳机械有限公司

FGP东莞凌纳机械有限公司

 FGP东莞凌纳机械有限公司

通常锁紧螺母和轴向是一次加工的，所以跳动精度非常之高。通常采用设定的锁紧力矩将精密锁紧螺母锁紧在螺纹上并紧靠刚性档肩。FGP东莞凌纳机械有限公司
